Motor Cổng Tự Động Âm Sàn Introsmallc Đế Inox 304 - KingGates Italia

Cổng Tự Động Âm Sàn Là Gì?

Cổng tự động âm sàn là một loại cổng tự động được lắp đặt ngầm hoặc ẩn trong sàn, tạo ra một bề mặt phẳng khi đóng lại. Nó mang lại tính thẩm mỹ cao, không vướng mắc và thích hợp cho các không gian hạn chế. Cổng tự động âm sàn có thể được điều khiển từ xa và tích hợp vào hệ thống quản lý thông minh, đem lại sự tiện lợi và an toàn cho người sử dụng.

Cổng tự động âm sàn KingGates sử dụng điều khiển từ xa bằng remote, công tắc hoặc smartphone, sử dụng động cơ đặt trong hộp đế bằng thép sơn tĩnh điện hoặc bằng inox 304, chôn âm dưới đất, dưới chân 2 bản lề cổng, dùng cho cổng 1 cánh, 2 cánh, 4 cánh hay thậm chí là 6 cánh.

Cấu Tạo Của Cổng Tự Động Âm Sàn

Một bộ thiết bị tự động tiêu chuẩn để cổng có thể vận hành đóng mở và khóa tự động gồm 5 thành phần chính:

1. Motor cổng tự động âm sàn

Dòng cổng âm sàn Intro sử dụng motor nguyên khối đúc nhôm, gồm 2 phiên bản là 24V và 230V, sử dụng nguồn điện cấp vào là điện dân dụng 230V và nguồn điện đầu ra hoặc là 24V, hoặc là 230V.

2. Hộp điều khiển chứa bảng mạch - cổng tự động âm sàn

Điều khiển toàn bộ hệ thống tự động hóa, tích hợp các tính năng thông minh; cài đặt toàn bộ tốc độ, thời gian đóng mở cổng tại đây.

3. Điều khiển từ xa - cổng tự động âm sàn

Dùng để thực hiện các lệnh đóng mở cổng từ xa từ bảng mạch điều khiển. Điều khiển xa của King Gates là loại điều khiển 4 kênh (4 phím chức năng), sử dụng tần số 433.92 MHz, bằng sóng radio, sử dụng công nghệ rolling code – công nghệ bảo mật dùng mã nhảy, cung cấp mã hóa bảo mật riêng biệt cho từng lần sử dụng, bảo đảm tính an toàn, chống xâm nhập trái phép.



điều khiển xa Stylo 4K - cổng tự động âm sàn King Gates

4. Khóa cơ khí - cổng tự động âm sàn

Mỗi bộ thiết bị tự động gồm 2 khóa cơ khí, sử dụng để tách li hợp giữa cổng và thiết bị tự động trong trường hợp mất điện, để có thể đóng và mở bằng tay bình thường.

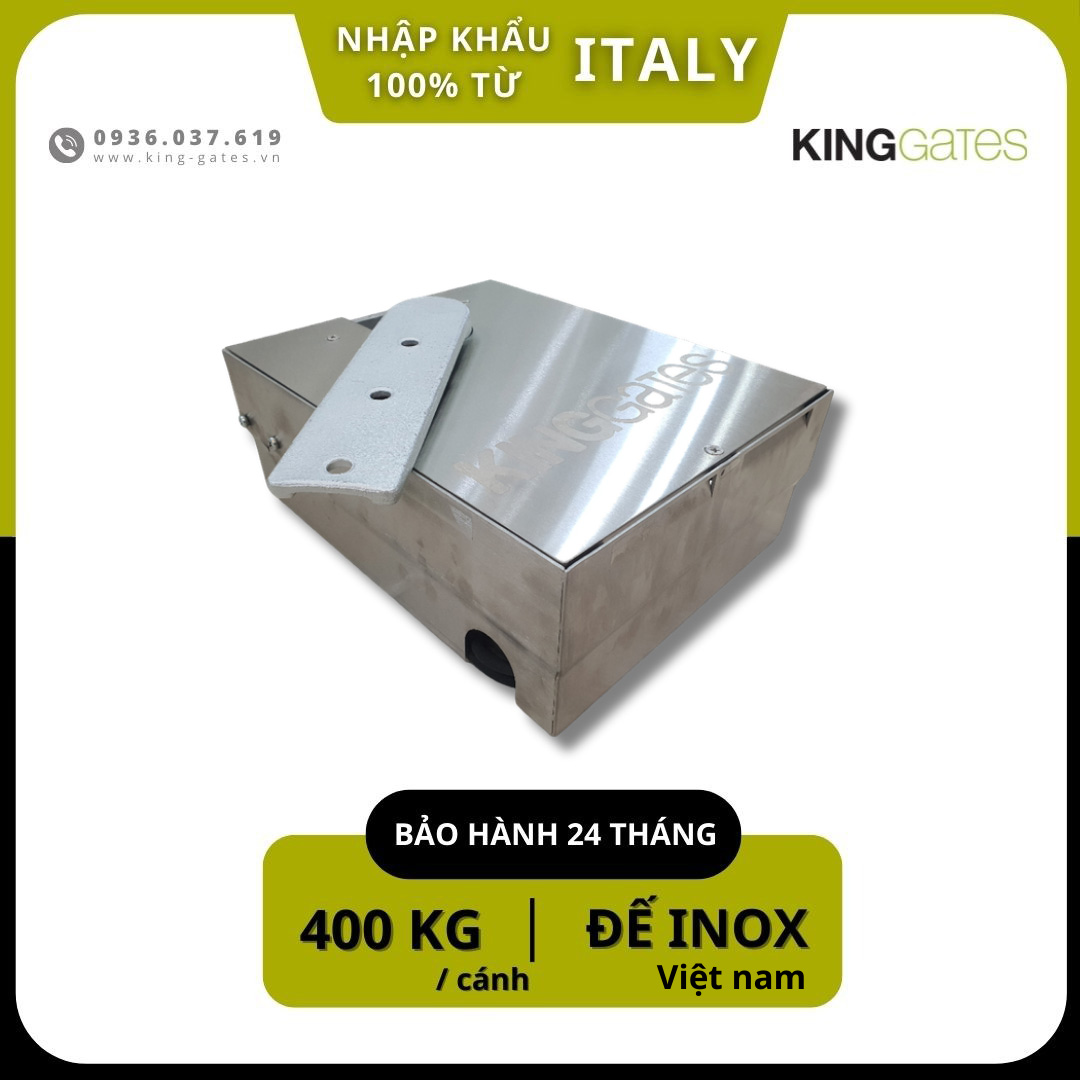

5. Hộp đế đựng motor cổng âm sàn

Hộp đế bảo vệ motor dày dặn bằng chất liệu sắt sơn tĩnh điện hoặc inox 304.

Ngoài những thành phần cấu tạo tiêu chuẩn trên, 1 bộ thiết bị tự động có thể sử dụng đi kèm với các phụ kiện sau để tăng thêm tiện nghi và bảo mật.

6. Mắt thần cảm biến motor cổng âm sàn

Giúp cổng dừng lại và đảo chiều khi nhận tín hiệu có vật cản đi qua, đảm bảo tính an toàn, đặc biệt khi gia đình có trẻ nhỏ và người già.

mắt thần cảm biến an toàn Viky 30 - King Gates

7. Bộ pin và sạc dự phòng cổng tự động âm sàn

Dùng để vận hành đóng và mở cổng tự động trong trường hợp mất điện.



bộ pin sạc dự phòng sử dụng khi mất điện BAT M016 và BAT K3 - King Gates

8. Module đóng mở cổng tự động âm sàn bằng Smartphone

Dễ dàng thao tác đóng và mở cổng dù ở bất kì đâu với điều kiện có kết nối Internet.



Cổng tự động âm sàn dùng module đóng mở trên smartphone Clavis

9. Khóa điện tử cổng tự động âm sàn

Sử dụng đối với những cổng có kích thước và tải trọng lớn, gắn trực tiếp trên cánh cổng, khi cổng đóng tự động chốt khóa chặt xuống đất, đảm bảo cổng có độ dơ ít hoặc không có độ dơ.

10. Hộp phím bấm điều khiển cổng tự động âm sàn - mở cổng 3 kênh không dây

Ngoài remote, điện thoại và công tắc, có thể sử dụng thêm hộp phím bấm để điều khiển đóng mở cổng tư động bằng mã số. Lắp đặt dễ dàng và tiện lợi bởi không cần đi dây điện.



hộp phím bấm không dây Digypad motor cổng âm sàn - King Gates

11. Tay quay 360 độ (dùng cho motor cổng âm sàn)

Góc mở thông thường của cổng âm sàn là 110 độ, tuy nhiên có thể mở tối đa 180 độ với phụ kiện tay quay.



 phụ kiện tay quay để mở góc tối đa 180 độ - motor cổng tự động âm sàn



12. Đèn nháy cổng tự động âm sàn

Gắn trên cánh cổng, hoạt động bằng cách nháy sáng để báo động mỗi khi cổng mở và đóng.

Nguyên Lý Hoạt Động Của Cổng Tự Động Âm Sàn

Cổng tự động âm sàn sử dụng 2 motor mở 2 bên. Đặc biệt, motor âm sàn được lắp đặt âm phía dưới mặt đất, bằng với nền giúp đảm bảo được độ an toàn cũng như tính thẩm mỹ cao cùng khả năng vận hành vô cùng hiệu quả. Động cơ của cổng tự động âm sàn cũng được thiết kế rất khác đặc biệt với khả năng chống nước tốt phòng trường hợp bị ngập lụt.

Trục động cơ của cổng tự động âm sàn được thiết kế 1 tay đòn gắn với mép dưới của cánh cổng để giúp quá trình đóng mở được dễ dàng hơn. Với động cơ được lắp âm  dưới đất do đó sản phẩm rất chú trọng đảm bảo tính thẩm mỹ cao cho bộ cổng. Hơn nữa, sản phẩm đã được đánh giá là rất gọn nhẹ và tinh tế bởi thiết kế vô cùng đặc sắc.

Mạch điều khiển cổng tự động âm sàn được người dùng đánh giá là động cơ rất linh hoạt mềm mại. Nhờ vào bộ cảm biến an toàn được lắp đặt ở 2 bên cổng vì vậy khi có vật cản thì cổng sẽ tự động phát hiện và thông báo cho người sử dụng. Không chỉ vậy, cổng tự động âm sàn cũng được trang bị bộ 2 điều khiển từ xa có thể giúp cho người dùng dễ dàng điều khiển cổng từ 30-50m. Đặc biệt, sản phẩm còn có thể tích hợp thêm nhiều bộ điều khiển từ xa dành cho các thành viên khác trong gia đình.

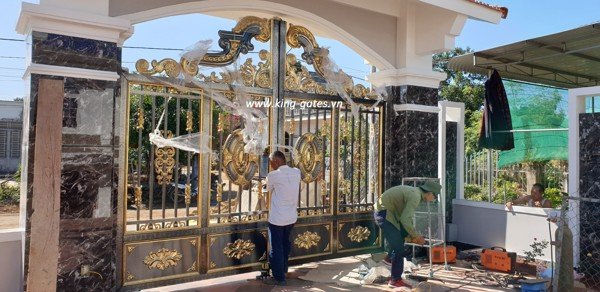

Quy Trình Lắp Đặt Mô Tơ Cổng Âm Sàn

B1: Khảo sát, kiểm tra mặt bằng thi công - motor cổng âm sàn

- Đối với nhà đã có sẵn cổng, kĩ thuật tiến hành kiểm tra việc đóng mở hành trình cổng bằng tay. Nếu cổng đóng mở trơn tru và nhẹ nhàng, việc lắp đặt không có vấn đề gì. Ngoài ra cổng cần sử dụng bản lề cối (hay còn gọi là bản lề đồng trục) để lắp được thiết bị âm sàn.

- Đối với nhà chưa có cổng, kĩ thuật cần tính toán kĩ càng các thông số: kích thước, khe sáng, tải trọng cánh cổng để phối hợp với bên dựng cổng/cơ khí.

- Ngoài các yếu tố trên, cần tính toán đường thoát nước cho động cơ, đặc biệt với những nơi nước trũng hay thường xuyên có mưa ngập.

B2: Đặt đế motor âm sàn

- Cần xác định chính xác vị trí đặt đế và góc mở của cánh cổng (mở ra ngoài hay mở vào trong). Cao độ mặt đế tính theo cốt hoàn thiện của chủ nhà và mặt đế thường cao hơn cốt hoàn thiện 1mm đến 2mm. Sau đó bắt đầu đào hố đặt đế và đi đường thoát nước. Các công việc thi công này cần tham khảo bản vẽ của hệ thống cổng và trao đổi phương án với chủ nhà / chủ thầu. Lưu ý, đối với những nhà đã có cổng sẵn thì cần thực hiện thêm bước hạ cổng xuống.

B3: Xác định vị trí hộp điều khiển, đi dây điện từ vị trí đặt đế về hộp điều khiển motor cổng âm sàn

B4: Lắp motor âm sàn và dựng cổng

- Trước khi đặt motor cần phải vệ sinh sạch sẽ hộp đựng mô tơ, bơm lại mỡ mới vào các cối xoay và kiểm tra lại hệ thống thoát nước (dùng chổi quét một lớp mỡ trên motor trước khi bắt vào hộp đựng). Sau đó bắt đầu đặt motor vào hộp đế.

- Tiếp theo, tiến hành dựng cổng theo tim cổ ngỗng và tim đỉnh cổng, cánh cổng phải hàn/bắt chặt với cổ ngõng của mô tơ âm sàn. Lưu ý, phải sử dụng máy laze để đạt độ chính xác tuyệt đối. Đối với 1 số cổng quá nặng, cần sử dụng xe cẩu để dựng cổng.

- Sau đó, kiểm tra khe hở của cổng (tùy thuộc theo bản đố cổng dày bao nhiêu thì khe hở giữa hai cánh sẽ khác nhau), và thử mở cổng bằng khoá cơ khí. Cổng phải di chuyển nhẹ nhàng, êm, đạt góc mở theo yêu cầu.

B5: Đấu điện, test thử cổng hoàn thiện

- Kĩ thuật tiến hành đấu điện, đấu cảm biến, lắp phụ kiện (nếu có), như điều khiển bằng điện thoại, pin sạc, v.v.

- Sau đó, lập trình test kiểm tra sẽ kéo dài 6-10 chu kỳ đóng mở cổng trước khi bàn giao.

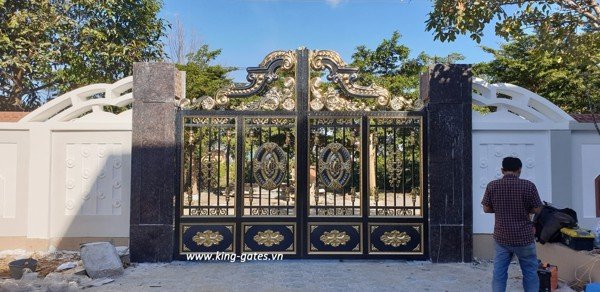

B6: Bàn giao và nghiệm thu công trình

- Hoàn thiện và vệ sinh khu vực lắp đặt. Hướng dẫn sử dụng cho khách hàng và kí biên bản bàn giao nghiệm thu sản phẩm.

*) Lưu ý đối với cổng mở 4 cánh:

Có hai giải pháp cho khách hàng lựa chọn:

• Sử dụng ray và puly dẫn hướng cho cánh cổng. Tùy theo mặt bằng triển khai và địa hình khảo sát, có thế đặt ray trên hoặc dưới, âm hay nổi trên mặt dầm của chủ nhà
• Sử dụng mô tơ tay co (bắt buộc dùng hãm chặn hành trình giữa cổng và sử dụng thêm phụ kiện khóa điện tử LOCK VE)

Cổng sắt 4 cánh dùng động cơ âm sàn tại Ân Thi - Hưng Yên



Vì Sao Nên Sử Dụng Motor Cổng Tự Động Âm Sàn ?

Những lý do bạn nên sử dụng cổng tự động âm sàn:

• Đảm bảo tính thẩm mỹ

Nếu bạn đang muốn lắp cổng tự động mà còn ngần ngại vì nó ảnh hưởng tới thẩm mỹ cánh cổng hay không gian nhà thì cổng âm sàn chính là lựa chọn hoàn hảo. Bởi cấu tạo chôn âm, thiết bị gần như là “vô hình” sau khi lắp đặt xong. Vì vậy mang tính thẩm mỹ cao, không ảnh hưởng tới mỹ quan và kết cấu công trình.

• An toàn hơn

Mô tơ âm sàn chôn âm dưới đất không chỉ thẩm mỹ hơn mà cũng đem lại mức độ bảo mật cao hơn bởi động cơ gần như là “vô hình”, khuất tầm nhìn, làm giảm khả năng kẻ gian xâm nhập trái phép.

• Góc mở cánh cổng rộng

Thông thường, góc mở tối đa của cổng mở xoay khi lắp thiết bị tự động dao động trong khoảng 110-140 độ. Tuy nhiên khi lắp mô tơ âm sàn, cổng có thể đạt góc mở đối đa là 180 độ. Nhiều khách hàng rất ưa chuộng việc mở góc rộng như vậy bởi họ có thể tận dụng tối da diện tích sân (đối với cổng mở vào trong) hay diện tích vỉa hè (đối với cổng mở ra ngoài), giúp dễ dàng cua xe ra vào, v.v.

(video đóng mở cổng âm sàn 180 độ)

• Mở cổng bằng khóa cơ khí

Đặc biệt, khả năng mở khóa bằng chìa cơ khí từ cả 2 phía (phía trong và phía ngoài) khi gặp sự cố mất điện của thiết bị âm sàn là điểm nổi bật hơn hẳn so với thiết bị cổng tự động tay đòn (chỉ có thể mở từ 1 phía).



Báo Giá Thiết Bị Motor Cổng Tự Động Âm Sàn Mới Nhất

Dưới đây là bảng báo giá cổng âm sàn tự động mới nhất 2022 của KINGgates. KINGgates là thương hiệu cổng cửa tự động hàng đầu từ Ý. Tất cả sản phẩm được nhập khẩu chính hãng từ Italia, với chất lượng đạt tiêu chuẩn Châu Âu, cùng với chế độ bảo hành 2 năm và bảo trì trọn đời sản phẩm.

Lưu ý:

• Bảng giá trên chưa bao gồm thuế VAT
• Giá trên chưa bao gồm chi phí vận chuyển và lắp đặt.
• Giá bán chỉ mang tính chất tham khảo, tùy theo mỗi thời điểm mà giá có thể chênh lệch từ 5% – 20%. Vui lòng liên hệ 0936 037 619 để nhận báo giá chính xác nhất.



Các Mẫu Cổng Tự Động Âm Sàn Đẹp Nhất Hiện Nay
