Motor Cổng Tự Động Hoạt Động Như Thế Nào? Nguyên Lý Vận Hành Từ A-Z

Phía sau một nút bấm: Chuỗi phản ứng cơ-điện chính xác đến từng mili-giây

Bấm nút từ xa – cổng tự động đóng mở. Một thao tác chưa đầy 1 giây của bạn thực chất là kích hoạt cả một hệ thống công nghệ cao hoạt động đồng bộ. Để một cánh cổng nặng từ 400kg đến hơn 1000kg vận hành mượt mà và dừng lại êm ái, hệ thống motor phải có sự phối hợp hoàn hảo giữa ba nền tảng: Điện tử điều khiển, Cơ khí lực kéo và Sóng vô tuyến bảo mật.

Hãy cùng các chuyên gia kỹ thuật tìm hiểu chi tiết nguyên lý vận hành của thiết bị thông minh này ngay dưới đây.

---

1. Cấu tạo cốt lõi của một bộ Motor cổng tự động

Để hiểu cách thức vận hành, trước hết chúng ta cần biết hệ thống gồm những bộ phận quan trọng nào. Một bộ cổng tự động tiêu chuẩn được cấu thành từ 4 cơ quan cốt lõi:

• Bộ thu nhận tín hiệu: Gồm thiết bị điều khiển từ xa (Remote), ứng dụng trên Smartphone, hoặc hộp phím bấm điều khiển không dây.

remote điều khiển xa và hộp phím bấm điều khiển không dây - KingGates Italy

• Bo mạch điều khiển trung tâm (Control Board): Được ví như "bộ não" của hệ thống (điển hình như dòng bo mạch cao cấp Star G8 của KingGates), nơi tiếp nhận thông tin, phân tích và ra lệnh cấp nguồn cho động cơ.

Hộp điều khiển trung tâm cổng tự động - KingGates Italy

• Động cơ điện (Motor): "Cơ bắp" tạo ra lực kéo, chuyển hóa điện năng thành cơ năng chuyển động xoay (sử dụng dòng điện 24V DC hoặc 230V AC).

• Hệ thống cơ khí truyền động: Thanh răng thép (đối với cổng trượt/lùa) hoặc hệ tay khuỷu, trục vít xoắn (đối với cổng mở cánh tay đòn, âm sàn) giúp truyền lực trực tiếp từ motor để đẩy cánh cổng đi.

---

2. Quy trình vận hành 4 bước của Motor cổng tự động

Hệ thống hoạt động theo một chu trình khép kín, logic và được kiểm soát an toàn nghiêm ngặt từ lúc nhận lệnh cho đến khi cổng dừng hẳn.

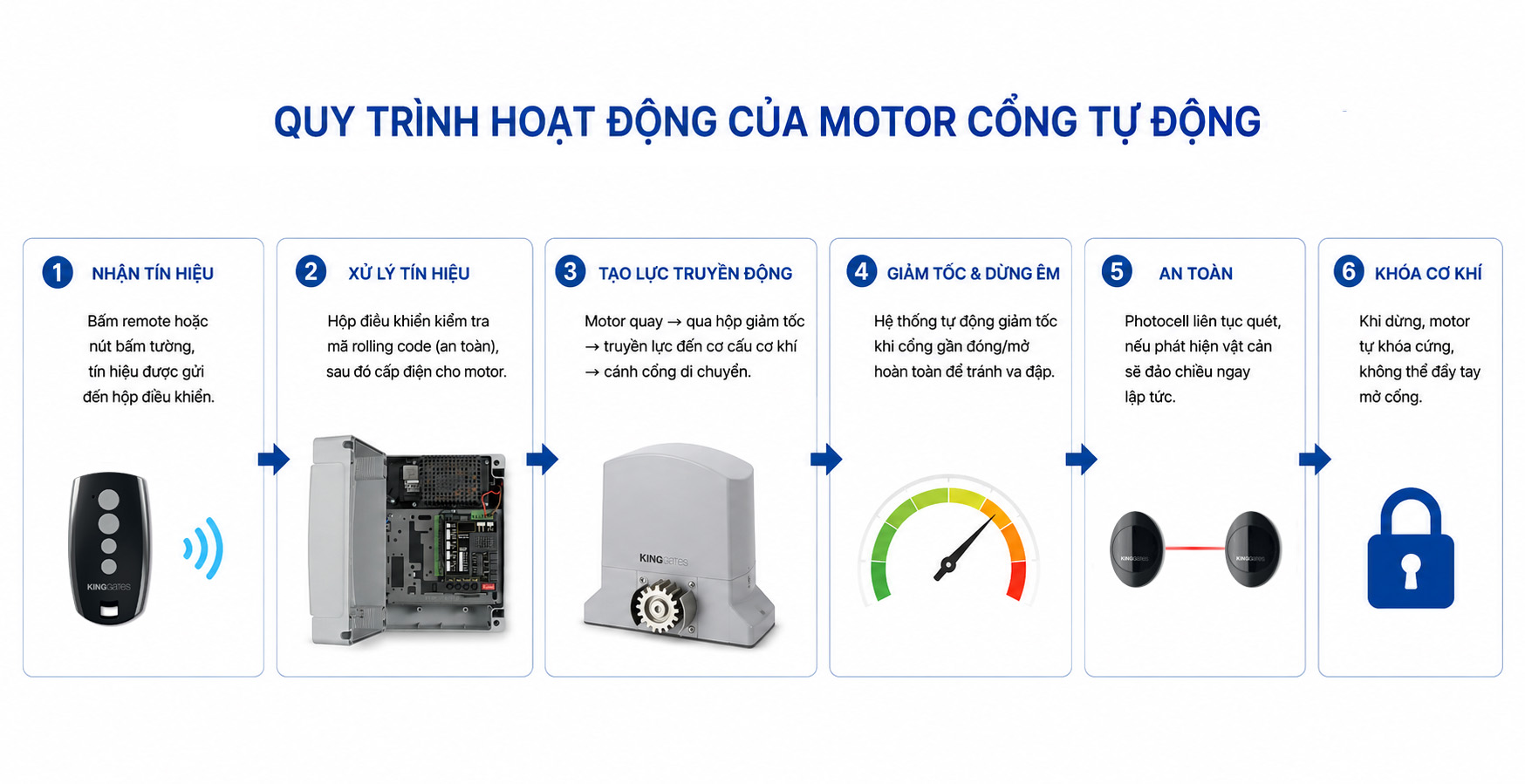

[Mệnh lệnh từ Remote/App] ➔ [Bo mạch xử lý] ➔ [Motor quay cổng di chuyển] ➔ [Giảm tốc khi gần đóng] ➔ [Photocell hoạt động ] ➔ [Motor dừng, khóa cứng cổng]

Quy trình hoạt động chung của motor cổng tự động

Bước 1: Thu nhận và Giải mã tín hiệu

Khi bạn nhấn nút điều khiển, một chuỗi tín hiệu sóng vô tuyến được mã hóa (thường sử dụng tần số 433.92 MHz với công nghệ Rolling Code – mã nhảy chống sao chép bí mật) sẽ được phát ra. Bộ nhận trên bo mạch trung tâm thu tín hiệu này, kiểm tra mã định danh bảo mật và giải mã khẩu lệnh (Đóng, Mở hoặc Dừng).

Bước 2: Bộ não điều phối dòng điện

Sau khi xác thực lệnh hợp lệ, bo mạch điều khiển sẽ kích hoạt các rơ-le điện tử để cấp nguồn điện thích hợp xuống động cơ:

• Nếu cổng đang đóng, bo mạch cấp điện theo chiều thuận để mở cổng.

• Nếu cổng đang mở, bo mạch đảo chiều dòng điện để đóng cổng.

Bước 3: Truyền động cơ khí tăng tốc

Động cơ điện bên trong motor bắt đầu quay với tốc độ cao. Tuy nhiên, để đẩy được cánh cổng nặng, lực quay này bắt buộc phải đi qua một hộp số giảm tốc bằng hệ thống bánh răng thép tôi cứng. Hộp số này có nhiệm vụ giảm tốc độ quay nhưng tăng mô-men xoắn (lực kéo) lên gấp hàng chục lần, truyền lực ra nhông ngoài để đẩy thanh răng hoặc tay đòn chuyển động.

Bước 4: Giảm tốc hành trình và dừng êm

Khi cánh cổng di chuyển đến gần vị trí đóng/mở hoàn toàn, hệ thống cần phải dừng lại chính xác khi cổng gần đóng/mở để tránh va đập phá hủy cơ khí:

• Công nghệ truyền thống: Sử dụng công tắc hành trình cơ học hoặc từ tính đặt ở điểm đầu và điểm cuối để ngắt điện motor khi cổng chạm vào.

• Công nghệ hiện đại 2026 (Dòng KingGates 24V): Sử dụng thiết bị Encoder (bộ đếm vòng quay kỹ thuật số). Bo mạch tự tính toán được vị trí chính xác của cánh cổng đến từng milimet để chủ động giảm tốc mượt mà (Soft Start/Stop) ở cuối hành trình, giúp cổng dừng lại cực kỳ êm ái và không phát ra tiếng động.

Bước 5: Cảm biến an toàn photocell hoạt động

Bộ mắt thần cảm biến photocell hoạt động, liên tục quét nếu phát hiện ra vật cản (người, động vật) đi qua sẽ đảo chiều ngay lập tức

Bước 6: Khóa cơ khí

Khi dừng, motor tự khóa cứng, không thể đẩy tay mở cổng

Công trình thực tế Lắp Đặt Cổng Tự Động Cánh Tay Đòn tại Phú Thọ - King Gates Italy

---

3. Phân biệt nguyên lý hoạt động: Motor 24V DC và 230V AC

Tùy thuộc vào nguồn điện cấp vào động cơ, nguyên lý kiểm soát lực và hành trình sẽ có sự khác biệt rõ rệt:

Tiêu chí	Động cơ điện 24V DC (Đời mới)	Động cơ điện 230V AC (Truyền thống)
Nguyên lý cấp nguồn	Điện lưới qua biến áp hạ dòng xuống 24V, an toàn tuyệt đối.	Sử dụng trực tiếp điện lưới gia đình 230V.
Nguyên lý giảm tốc	Bo mạch dễ dàng thay đổi điện áp để điều tốc mượt mà từ nhanh đến chậm.	Chạy một tốc độ cố định, dừng đột ngột hoặc giảm tốc bằng tụ điện (độ mượt trung bình).
Kiểm soát lực kẹt	Dựa trên bộ đếm vòng quay Encoder, độ nhạy cực cao khi có vật cản.	Dựa trên rơ-le nhiệt và cảm biến dòng quá tải cơ bản.

---

4. Cơ chế bảo vệ thông minh (Chống kẹt) hoạt động như thế nào?

Cổng tự động được thiết kế để bảo vệ tuyệt đối cho con người, vật nuôi và phương tiện thông qua 2 lớp bảo vệ chủ động:

• Lớp 1 - Mắt thần cảm biến (Photocell): Hai thiết bị quang điện được lắp đối diện nhau ở hai bên cột cổng, tạo ra một tia hồng ngoại vô hình. Khi cổng đang đóng, nếu có người hoặc xe đi cắt ngang qua tia này, mạch điện bị ngắt ngay lập tức, bo mạch sẽ ra lệnh cho cổng dừng lại và tự động đảo chiều mở ra.

Mắt thần cảm biến chống kẹt Viky 30 - KingGates Italy

• Lớp 2 - Cảm biến lực Amperometric: Nếu vật cản nằm ở góc khuất mà mắt thần không quét được, khi cánh cổng chạm nhẹ vào vật cản, lực cản sẽ làm motor bị nặng tải, khiến dòng điện tăng lên đột ngột. Bộ não thông minh của bo mạch sẽ phát hiện ra sự bất thường này trong vòng 0.05 giây để ngắt lực, tránh gây tổn thương hoặc móp méo tài sản.

---

5. Hệ thống xử lý như thế nào khi gặp sự cố mất điện?

Đây là thắc mắc phổ biến của rất nhiều người dùng. Khi nguồn điện lưới bị cắt, cổng tự động có hai cơ chế vận hành dự phòng:

• Chuyển sang nguồn dự phòng (Ắc quy/Pin lưu điện): Đối với dòng motor sử dụng điện áp thấp 24V DC, bo mạch thông minh sẽ tự động chuyển đổi nguồn sang hệ thống pin lưu điện nhỏ gọn tích hợp sẵn bên trong vỏ máy. Cổng vẫn đóng mở tự động hoàn toàn được từ 20 đến 30 lần liên tục.

• Sử dụng khóa cơ ly hợp mở tay: Mọi bộ motor đều được trang bị một ổ khóa cơ chìa đặc biệt. Khi vặn chìa khóa này, hệ thống nhông truyền động bên trong sẽ được tách rời khỏi trục của mô-tơ điện (ly hợp). Lúc này, hệ thống khóa điện từ bị giải phóng, cánh cổng sẽ trở lại thành một chiếc cổng thường để bạn dễ dàng đẩy tay đóng mở một cách nhẹ nhàng.

---

6. Motor cổng âm sàn Intro hoạt động như thế nào?

Motor âm sàn Intro (KingGates) được lắp hoàn toàn dưới mặt đất.

• Khi nhận tín hiệu, motor quay ngõng xoay (trục) gắn với cánh cổng.
• Cánh cổng xoay quanh bản lề ngõng với góc mở 90°–180°.
• Ưu điểm: Thẩm mỹ cao, không chiếm không gian.

Quy trình thực tế: Tín hiệu → Motor quay ngõng → Cánh cổng xoay ra/vào → Photocell giám sát → Dừng và khóa.

---

5. Motor cổng tay đòn Jet / Couper hoạt động ra sao?

• Motor gắn nổi bên trụ cổng.
• Tay đòn (cánh tay cơ khí) nối giữa motor và cánh cổng.
• Khi motor quay, tay đòn đẩy/kéo cánh cổng mở ra hoặc đóng vào.

Đây là loại dễ lắp nhất, phù hợp cổng sắt mỹ thuật.

---

6. Motor cổng trượt Dynamos hoạt động như thế nào?

• Motor gắn nổi, sử dụng cơ cấu rack & pinion (thanh răng + nhông răng).
• Motor quay nhông răng → ăn vào thanh răng gắn trên cánh cổng → cánh cổng trượt ngang dọc theo ray.

Đây là loại phổ biến cho nhà phố mặt tiền hẹp tại Bình Dương, Bình Phước.

---

7. So sánh cách hoạt động của 3 dòng motor KingGates

Loại motor	Cơ cấu truyền động	Tốc độ mở	Phù hợp nhà ở	Độ êm ái
Âm sàn Intro	Ngõng xoay	Trung bình	Biệt thự cao cấp	Rất êm
Tay đòn Jet	Tay đòn cơ khí	Nhanh	Nhà phố, cổng sắt mỹ thuật	Êm
Trượt Dynamos	Thanh răng + nhông	Nhanh nhất	Nhà phố mặt tiền hẹp	Êm

---

8. Công nghệ hiện đại trong motor KingGates 2026

• Rolling Code: Mỗi lần bấm remote tạo mã mới, chống sao chép.
• 24VDC: An toàn, có UPS dự phòng, tích hợp năng lượng mặt trời.
• Smart Home: Mở cổng bằng app, geofencing tự động.
• Photocell kép: An toàn cao cấp.

---

9. Lưu ý khi sử dụng để motor hoạt động bền bỉ

• Vệ sinh ray, thanh răng định kỳ.
• Không dùng mỡ bò tra ray (dùng dầu xịt khô chuyên dụng).
• Kiểm tra pin remote và photocell 6 tháng/lần.
• Sử dụng nguồn điện ổn định, lắp UPS nếu hay mất điện.

---

10. FAQ – Câu hỏi thường gặp

Motor cổng tự động có bị kẹt khi mất điện không? Với dòng 24VDC + UPS thì vẫn mở đóng bình thường 10-20 lần.

Motor hoạt động có tốn điện không? Rất ít, tương đương một quạt máy.

Thời gian motor mở một lần là bao lâu? Thường 8–15 giây tùy loại.

Motor KingGates có bền không? Bền 12–15 năm nếu lắp đúng kỹ thuật và bảo trì định kỳ.

---

11. Kết luận từ chuyên gia KingGates Italy

Hiểu được nguyên lý hoạt động của motor cổng tự động sẽ giúp gia chủ vận hành thiết bị đúng cách, biết cách xử lý khi mất điện và có kế hoạch bảo dưỡng định kỳ (như vệ sinh đường ray, tránh bôi mỡ bò khô làm kẹt nhông). Để hệ thống hoạt động ổn định và an toàn nhất, việc lựa chọn các dòng motor sử dụng công nghệ 24V DC tích hợp Encoder từ Italia luôn là khuyến nghị hàng đầu từ các chuyên gia.
